Понимание какие технические характеристики нужны очень важно при приобретении компрессора. Многие производители компрессорного оборудования указывают значения характеристик при различных условиях. Данная статья поможет вам быстро и просто правильно сравнивать основные характеристики компрессоров.
Международный стандарт, используемый для оценки производительности компрессора
Для того, чтобы помочь покупателям промышленного оборудования в выборе подходящего решения международная Организация по стандартизации (ISO) разработала универсальные приемочные испытания. Для компрессоров объёмного сжатия также были разработаны унифицированные приёмочные испытания, которые отражены в международном стандарте ISO 1217:2009 приложение C. Данный стандарт определяет, каким образом измерять и интерпретировать объёмную производительность и энергопотребление компрессора.
Как убедиться в том, что вы сравниваете верные характеристики
- Приведенные производителем данные по объёмной производительности И энергопотреблению компрессора должны быть измерены в полном соответствии стандарту ISO 1217:2009 приложение C.
- Всегда проверяйте, что указанное энергопотребление является полным энергопотреблением всей установки, куда входят все узлы, которые потребляют электроэнергию, например такие как: основной электродвигатель, вентилятор охлаждения, встроенный осушитель и т.п.
Зачастую производитель вместо полного энергопотребления указывает мощность на валу главного электродвигателя, что приведет к серьезной недооценке полного потребления электрической энергии. - Всегда проверяйте, что давление сжатого воздуха, по которому управляется компрессор и которое заявлено производителем как рабочее давление, это давление на выходе из компрессора. Многие производители компрессорного оборудования измеряют рабочее давление компрессора где-либо внутри компрессора, а не на выходе. Таким образом реальное давление на выходе из компрессорной установки будет меньше заявленного, а это значит, что и энергопотребление такого компрессора будет выше, что необходимо учитывать при выборе оборудования.
|
|
|

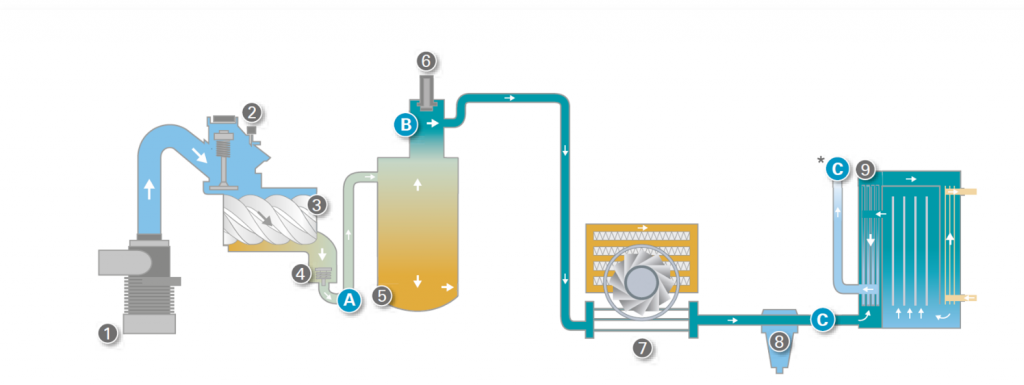

A – Рабочее давление измеряется на выходе из винтового блока.
Необходим пересчет энергопотребления!
B – Рабочее давление измеряется у клапана мин. Давления. Необходим пересчет энергопотребления!
С – Рабочее давление измеряется на выходе из компрессора. Полное соответствие стандарту ISO 1217. |
1 – Впускной фильтр 2 – Впускной клапан 3 – Винтовой блок 4 – Обратный клапан 5 – Емкость маслосепаратора 6 – Клапан мин. Давления 7 – Концевой охладитель 8 – Циклонный сепаратор конденсата 9 – Теплообменник встроенного рефр. осушителя |
Пересчет энергопотребления в зависимости от точки измерения рабочего давления
Пересчет можно сделать по таблице ниже
|
Рабочее давление (бар, изб.) |
Полное энергопотребление на выходе из компрессора в соответствии с ISO1217 |
Энергопотребление при измерении рабочего давления у клапана мин. давления (B на рисунке выше) |
Энергопотребление при измерении рабочего давления на выходе из винт. Блока (A на рисунке выше) |
|
Компрессоры без встроенного рефрижераторного осушителя сжатого воздуха |
|||
|
6.0 |
100 % |
105.8 % |
109.1 % |
|
6.5 |
100 % |
105.2 % |
108.1 % |
|
7.0 |
100 % |
104.7 % |
107.4 % |
|
7.5 |
100 % |
104.3 % |
106.7 % |
|
8.0 |
100 % |
103.9 % |
106.2 % |
|
8.5 |
100 % |
103.6 % |
105.7 % |
|
9.0 |
100 % |
103.3 % |
105.3 % |
|
9.5 |
100 % |
103.1 % |
104.9 % |
|
10.0 |
100 % |
102.9 % |
104.6 % |
|
10.5 |
100 % |
102.7 % |
104.3 % |
|
11.0 |
100 % |
102.6 % |
104.1 % |
|
11.5 |
100 % |
102.4 % |
103.9 % |
|
12.0 |
100 % |
102.3 % |
103.7 % |
|
12.5 |
100 % |
102.2 % |
103.5 % |
|
13.0 |
100 % |
102.1 % |
103.3 % |
|
Компрессоры со встроенным рефрижераторным осушителем сжатого воздуха |
|||
|
6.0 |
100 % |
108.5 % |
111.8 % |
|
6.5 |
100 % |
107.7 % |
110.6 % |
|
7.0 |
100 % |
106.9 % |
109.6 % |
|
7.5 |
100 % |
106.3 % |
108.7 % |
|
8.0 |
100 % |
105.8 % |
108.0 % |
|
8.5 |
100 % |
105.3 % |
107.4 % |
|
9.0 |
100 % |
105.0 % |
106.9 % |
|
9.5 |
100 % |
104.6 % |
106.4 % |
|
10.0 |
100 % |
104.3 % |
106.0 % |
|
10.5 |
100 % |
104.1 % |
105.6 % |
|
11.0 |
100 % |
103.8 % |
105.3 % |
|
11.5 |
100 % |
103.6 % |
105.0 % |
|
12.0 |
100 % |
103.4 % |
104.8 % |
|
12.5 |
100 % |
103.3 % |
104.5 % |
|
13.0 |
100 % |
103.1 % |
104.3 % |
|
|
|||
|
Пример расчета |
|||
|
75 кВт компрессор при 6 бар 75 кВт это номинальная мощность только основного мотора |
83 кВт Добавлены потери на моторе, потребление основного вентилятора охлаждения и т.п. |
90 кВт Добавлено 7 кВт, чтобы значение соответствовало ISO1217 прил. С |
93 кВт Добавлено 10 кВт, чтобы значение соответствовало ISO1217 прил. С |
