Осушители ALUP ADQ – рефрижераторные осушители сжатого воздуха, обеспечивающие точку росы под давлением +3 °С. Надежная конструкция и простое управление (принцип «включи и работай») позволили данным осушителям завоевать большую долю рынка в России и Европе.

Производитель	ALUP

Описание

Осушители ALUP ADQ – рефрижераторные осушители сжатого воздуха, обеспечивающие точку росы под давлением +3 °С. Надежная конструкция и простое управление (принцип "включи и работай") позволили данным осушителям завоевать большую долю рынка в России и Европе.

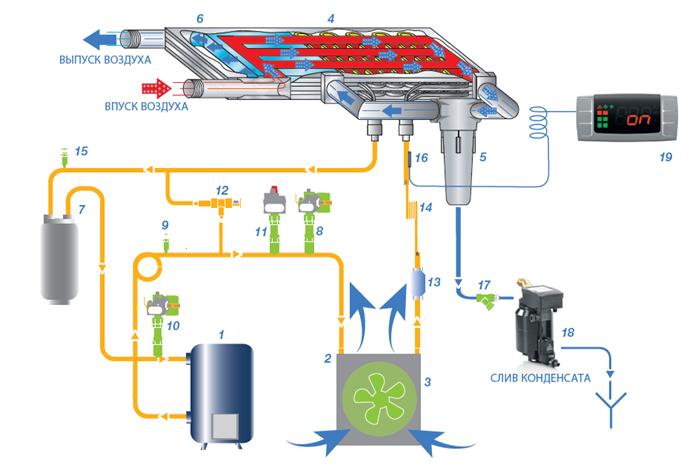

Принцип работы рефрижераторного осушителя:

1. Мотор-компрессор
2. Конденсатор (охладитель)
3. Вентилятор с приводом
4. Теплообменник воздух – хладагент (испаритель)
5. Циклонный сепаратор влаги
6. Теплообменник воздух/воздух.
7. Сепаратор жидкого хладагента
8. Реле максимального давления
9. Сервисный клапан.
10. Реле минимального давления
11. Реле включения вентилятора
12. Перепускной клапан хладагента (HGB)

13. Фильтр-водоотделитель хладагента
14. Капиллярная трубка
15. Сервисный клапан
16. Датчик температуры точки росы.
17. Фильтр конденсата.
18. Автоматический слив конденсата
19. Панель управления.

Газообразный хладагент, поступающий из испарителя (4) через сепаратор (7), всасывается холодильным компрессором (1) и подается в конденсатор (2). В конденсаторе происходит охлаждение и конденсация хладагента при помощи вентилятора (3); сконденсированный хладагент проходит фильтр-водоотделитель (13) и сжимается в капиллярной трубке (14), а затем расширяясь, и остывая еще больше, возвращается в испаритель, где используется для охлаждения сжатого воздуха. В результате теплообмена между хладагентом и сжатым воздухом в испарителе (4), сжатый воздух охлаждается до температуры + 3 °С и выпадает конденсат. Охлажденный сжатый воздух и конденсат проходят через циклонный сепаратор влаги (5), где образовавшийся ранее конденсат отделяется и сливается через фильтр (17) и автоматический конденсатоотводчик (18). После отделения конденсата охлаждённый сжатый воздух поступает в теплообменник воздух/воздух, где подогревается входящим, еще не осушенным сжатым воздухом после чего осушенный сжатый воздух готов к подаче в пневмосеть.

Контур оснащен перепускной системой, которая позволяет регулировать интенсивность охлаждения в зависимости от действительной нагрузки. Регулировка выполняется подачей горячего газа через перепускной клапан хладагента (12): данный клапан поддерживает постоянное давление хладагента в испарителе; таким образом, значение точки росы никогда не опускается ниже 0 °C для предотвращения замерзания конденсата внутри испарителя. Осушитель работает полностью в автоматическом режиме.

Сжатый воздух на выходе из встроенного рефрижераторного осушителя будет обладать точкой росы под давлением +3°С.

Модель осушителя	Производительность	Max Давление	Мощность компр.	Габаритные размеры	Масса	Присоединит. размер сж. в.	Параметры Электропитания В/Гц/ф	Тип фреона
	Производительность	Max Давление	Вт	мм	кг
	м3/мин	бар (изб.)	Вт	Длина х Ширина х Высота	кг
ADQ 90	1,5	13	434	550 х 370 х 800	32	G 1"	230/50/1	R134a
ADQ 126	2,1	13	434	550 х 370 х 800	36	G 1"	230/50/1	R134a
ADQ 210	3,5	13	1165	520 х 500 х 800	60	G 1 1/2"	230/50/1	R410A
ADQ 270	4,5	13	1240	550 х 600 х 980	68	G 1 1/2"	230/50/1	R410A
ADQ 360	6,0	13	1240	550 х 600 х 980	75	G 2"	230/50/1	R410A
ADQ 450	7,5	13	2058	550 х 600 х 980	85	G 2"	230/50/1	R410A
ADQ 540	9,0	13	2170	900 х 750 х 1000	120	G 2"	230/50/1	R410A
ADQ 690	11,5	13	1958	1025 х 660 х 1120	130	G 2 1/2"	230/50/1	R410A
ADQ 900	15,0	13	2440	1025 х 660 х 1120	135	G 2 1/2"	230/50/1	R410A
ADQ 1050	17,5	13	2870	1025 х 660 х 1120	150	G 2 1/2"	230/50/1	R410A
ADQ 1350	22,5	13	3380	1025 х 660 х 1120	155	G 2 1/2"	230/50/1	R410A
ADQ 1500	25,0	10	3850	1025 х 660 х 1120	180	G 2 1/2"	230/50/1	R410A
ADQ 2100	35,0	10	4860	1133 х 1000 х 1700	325	DN100	380/50/3	R410A
ADQ 2700	45,0	10	5626	1133 х 1000 х 1700	350	DN100	380/50/3	R410A
ADQ 3000	50,0	10	6293	1133 х 1000 х 1700	350	DN100	380/50/3	R410A
ADQ 3600	60,0	10	9171	1644 х 1000 х 1883	550	DN150	380/50/3	R410A
ADQ 4500	75,0	10	10069	1644 х 1000 х 1883	600	DN150	380/50/3	R410A
ADQ 6000	100,0	10	14398	2100 х 1150 х 1900	700	DN150	380/50/3	R407с
ADQ 7500 W*	125,0	10	9866	2100 х 1150 х 1750	750	DN150	380/50/3	R407с
ADQ 9000 W*	150,0	10	13697	2400 х 1150 х 1750	850	DN200	380/50/3	R407с
ADQ 12000 W*	200,0	10	16517	2400 х 1150 х 1750	950	DN200	380/50/3	R407с

W - водяное охлаждение

* - только водяное охлаждение

Для моделей ADQ1500 - ADQ6000 доступно водяное охлаждение, цены и параметры по запросу.

Температура окружающей среды не более 45 гр. С.

Температура сжатого воздуха на входе в осушитель не более +60 гр. С.

Примечание: при подборе осушителя сжатого воздуха необходимо использовать поправочные коэффициенты:

Поправочные коэффициенты при подборе осушителя
Температура окружающей среды, С	25	30	35	40	45
Коэффициент	1,00	0,91	0,81	0,72	0,62

Температура сж. в. на входе в осушитель, С	25	30	35	40	45	50	55
Коэффициент	1,00	1,00	1,00	0,82	0,69	0,58	0,45

Давление сж. в. на входе в осушитель, бар (изб.)	5	6	7	8	9	10	11	12	13
Коэффициент	0,9	0,97	1,0	1,03	1,06	1,08	1,1	1,12	1,13

Пример подбора осушителя:

Поток сжатого воздуха на входе 10,0 м³/мин при давлении 6,0 бар (изб.).

Температура окружающей среды не более: +35 гр. С.

Температура сжатого воздуха на входе в осушитель не более: + 45 гр. С

Таким образом нужен осушитель производительностью не менее: 10 / (0,81 * 0,69*0,97) = 18,45 м3/мин
